鼓泡塔臭氧催化氧化一体化教学装置介绍
一、装置必须满足的知识点要求:
1、学习和了解臭氧发生器工作原理,了解臭氧发生器的工作状态。
2、学习和了解气体和水中臭氧检测仪的工作原理,了解臭氧气体检测仪的工作状态。
3、能评价非均相臭氧催化氧化性能,并测定反应动力学常数。
4、能测定不同温度及气体浓度条件下气液传质系数。
5、了解和学习臭氧的安全性,包括臭氧对环境的安全,以及对人员的安全。
6、了解臭氧装置的布局,以及工业化拓展。
二、装置功能要求
1、要求装置高度集成集成度高,结构紧凑,布局合理。
2、装置具有丰富直观的教学方式,具有演示性好,可观性强的特点;可以实现多种不同的臭氧实验,包括纯臭氧、臭氧催化氧化、连续流、间歇流等。
3、框架带滚轮设计,带自锁装置。
4、反应柱采用有机玻璃;臭氧连接管路为316L不锈钢材质。
5、臭氧发生器为10档位高精度设计,每个档位稳定性好;臭氧发生器具有故障报警功能。
6、臭氧在线检测仪使用紫外分光光度法原理,量程0-200mg/L,量程可调。触屏操作,可指证检测仪工作状态,污染状况;内置存储模块,可自动记录检测数据。485和4-20ma双重通讯信号输出。内置自动校零装置,采用新型校零材料。
7、反应器有效容积:500mL,可实现间歇流和连续流不同的工作模式。
8、布气、布水系统均匀。臭氧投加气泡直径≤10um。
9、所有与臭氧接触的管道、设备等应具备防臭氧腐蚀功能。
10、设计防回水,设计气液分离和排气装置。
11、设计臭氧尾气处理装置,尾气处理催化剂由TL-9类组成。
12、要求对臭氧气体浓度、水中臭氧浓度进行实时监测;要求对臭氧尾气泄露进行监测。
13、水中在线臭氧测控系统要求原装设备。
14、臭氧发生器和臭氧检测仪等核心设备由供货商上门安装调试。
三、配置及参数:
1、臭氧发生器:尺寸:372*182*105 mm±1%;气源:外置氧气瓶;臭氧浓度:十档位精准调节;出气压力≤0.04Mpa 设备功率:80W 臭氧浓度:5-80mg/L 。
2、臭氧在线检测仪尺寸:300*295*175mm±1%;量程:0-200mg/L 外壳材质:铝合金 对象:气相 检测原理:双光路紫外吸收法 显示分辨率:0.01mg/L 输入气体流量:1L/min 输入压力:<0.1MPa;数据存储:自动。
3、在线臭氧测控系统;量程:0-20mg/L;输出信号:4-20ma;分辨率:0.01mg/L。
4、原水箱 规格:10L型 重量:10kg大口; 设置出水口,设置阀门 材质:不锈钢。
5、催化氧化反应器:有效容积:500mL 材质:有机玻璃 易拆卸 催化剂承托筛板 钛曝气头(直径 30mm) 气水分离区 排气阀。
6、臭氧尾气处理器,处理量:10g/h 原理:同林臭氧催化剂。
7、臭氧气体流量计 0-3 L/min 计量臭氧 。
8、电源控制箱 控制臭氧发生器、臭氧检测仪、臭氧泄露报警器、蠕动泵等。
9、臭氧泄露报警仪,规格:量程 0-10ppm 材质:ABS 工程塑料+喷塑 分辨率:0.01ppm 当臭氧有泄漏时,会自动声光报警。

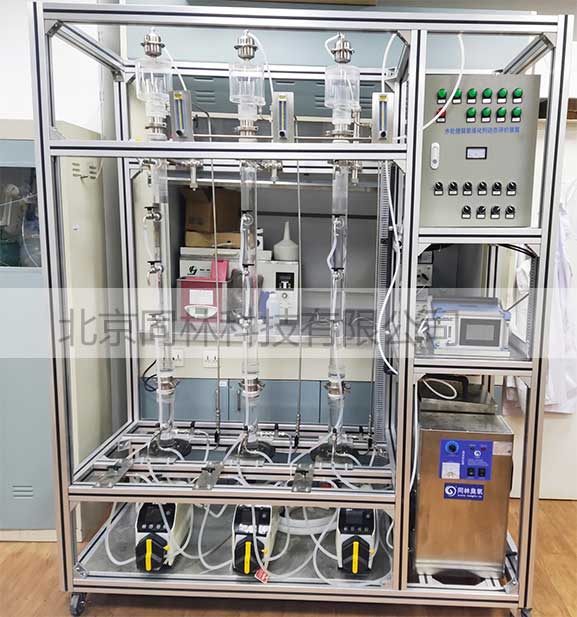

图片仅供参考
