ATI Q46H/64溶解臭氧监测仪系统如何连接

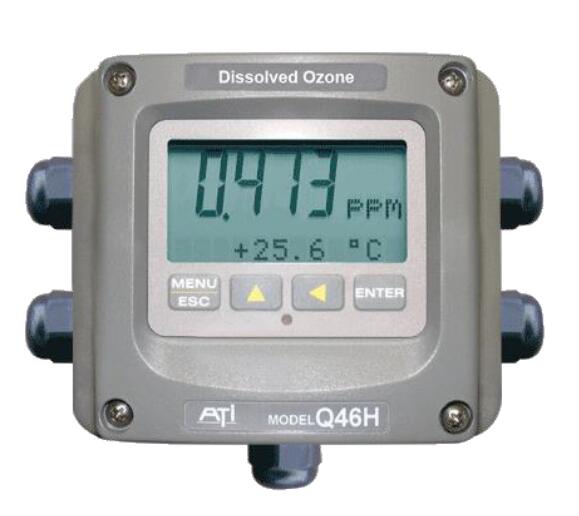

这里介绍ATI Q46H/64型水中臭氧检测仪的连接。标准型号Q46H/64系统包括三个主要部件，Q46H分析仪，流通槽和臭氧传感器。密封的流池也可用于样品流速和压力可以仔细控制的应用。图显示了一个典型的安装。
为了连接传感器到电子设备，提供了0.6米的电缆。可以使用#07-0100接线盒增加额外30米的互连电缆。基本系统还提供所有所需的备件，包括备用膜、电解质、o形圈和任何特殊硬件。
请注意，臭氧和可选pH传感器的标准25英尺传感器电缆可以被切割成更短的长度。切断电缆不会影响性能，消除额外的电缆有时可以消除通过电缆的电气噪声。
典型的溶解臭氧监测系统连接图
