使用文丘里射流器的臭氧系统的设计注意事项

发布时间:2024-06-18人气:

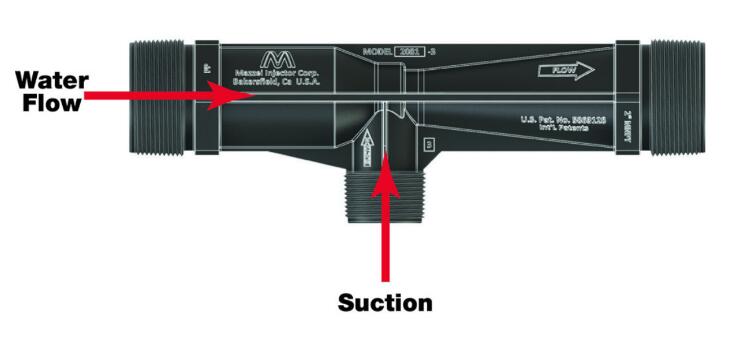

使用文丘里射流器的臭氧系统的设计注意事项
正确确定文丘里射流器的尺寸:
文丘里射流器有很多尺寸,以满足各种水压和流速。为了使用正确的文丘里射流器对于成功的应用至关重要。
每个文丘里射流器都有一个性能图表,显示预期的水流量、水压和基于排放压力的相关吸入速率。使用它来确定适合您的水流速和/或吸气需求的文丘里管尺寸。
一般文丘里射流器安装提示:
- 文丘里射流器应始终安装在水平位置或垂直位置,出口位于入口上方(水向上流动)。切勿将入口安装在出口上方,因为这可能会导致吸力不稳定
- 在将水流入水箱之前,请务必在文丘里管之后安装管道。文丘里管出口处应使用至少 12 英寸的管道
- 切勿限制文丘里管出口,考虑在文丘里管出口处使用比流入更大的管道,因为管道将充满水和已吸入文丘里管的添加气体。
- 为获得很好的性能,文丘里管入口和出口之间的压差应达到 20 PSI 或更大
- 将压力表直接安装在三通上的文丘里管入口和出口处,以验证水压

气液比:
气液比是指气体的体积添加到液体的体积中。溶解在液体中的气体越少,必然会增加该气体在液体中的溶解率。
例如,为简单起见,请考虑以下示例,使用 LPM(升/分钟):
- 1 LPM 气体溶解到 100 LPM 液体中。这种体积的气体很容易溶解到液体中
- 50 LPM 气体溶解成 100 LPM 液体。虽然可能,但将这种数量的气体溶解成液体将更具挑战性。
当然,很低的气液比是理想的。我们建议保持 0.5 或 1:2 的气液比,这意味着 50 LPM 的气体溶解到 100 LPM 的液体中是溶解到该液流中的很大气体量。

压力 - 越多越好:
臭氧溶解度是臭氧溶解到液体中的速率。将其视为理论很大值。臭氧气体溶解到液态中的溶解度受水压等因素的影响很大。

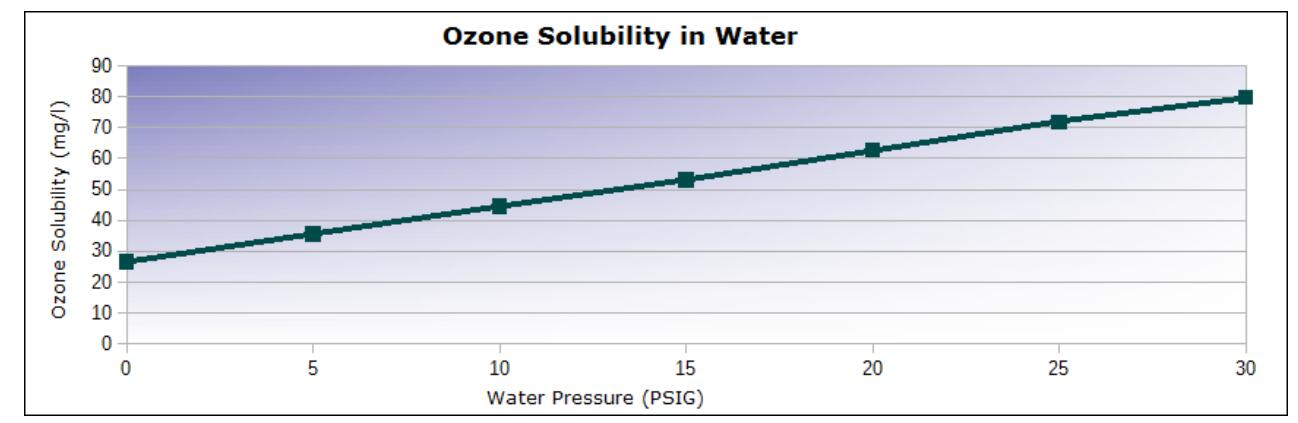

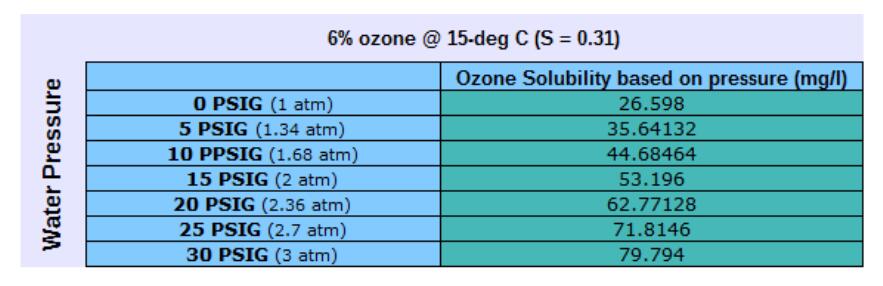

下面的图表和表格说明了臭氧气体在水中的溶解度,因为它与水的压力有关。

如图所示,水压对臭氧气体溶解到水中的速度有很大影响。该压力将是文丘里注射器出口处的压力。请记住,更高的文丘里管出口压力将需要更高的文丘里管入口压力。
