每个臭氧发生器都有额定值来描述与其他臭氧发生器相关的臭氧输出。这些额定值来自臭氧发生器的性能测试。当臭氧发生器进行测试时,应创建一个性能图表,以了解该臭氧发生器在正常运行的整个范围内的性能。

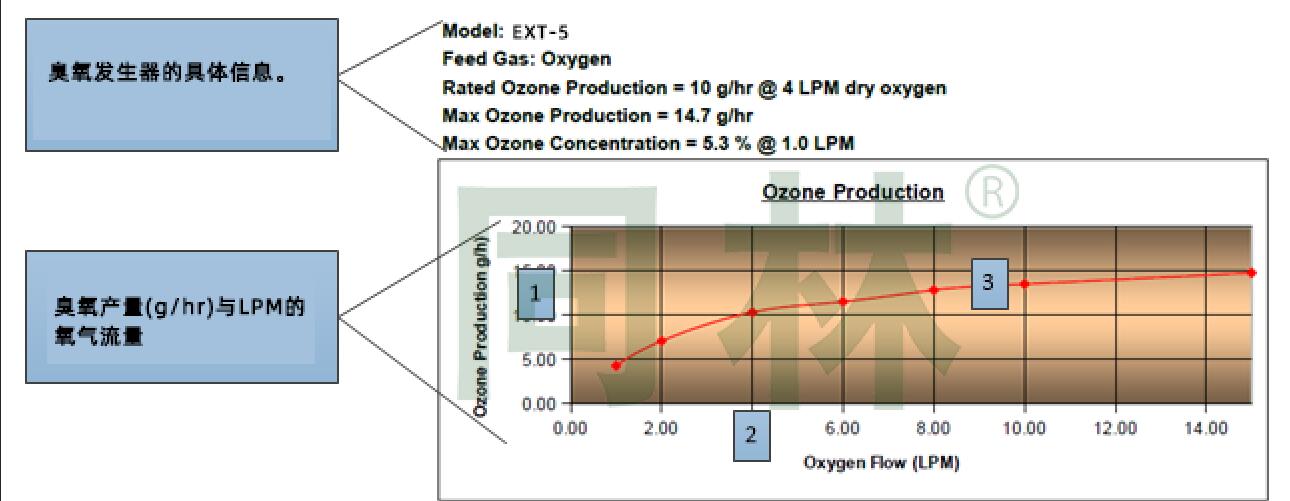

下面的图表是臭氧发生器性能图表的一个例子。
1. 臭氧产量显示在垂直(Y轴)的图形上,单位为克/小时或其他臭氧输出测量单位
2. 进料-气体流量显示在水平(X轴)的图形上,在LPM或其他流量测量单位的测量。
3. 以g/hr为单位的臭氧输出可以根据图表上所示的趋势线确定给定流量下的臭氧输出。在X轴上找到您的预期流量,从该点直接向上画一条垂直线,以找到在此流量下产生的臭氧输出。

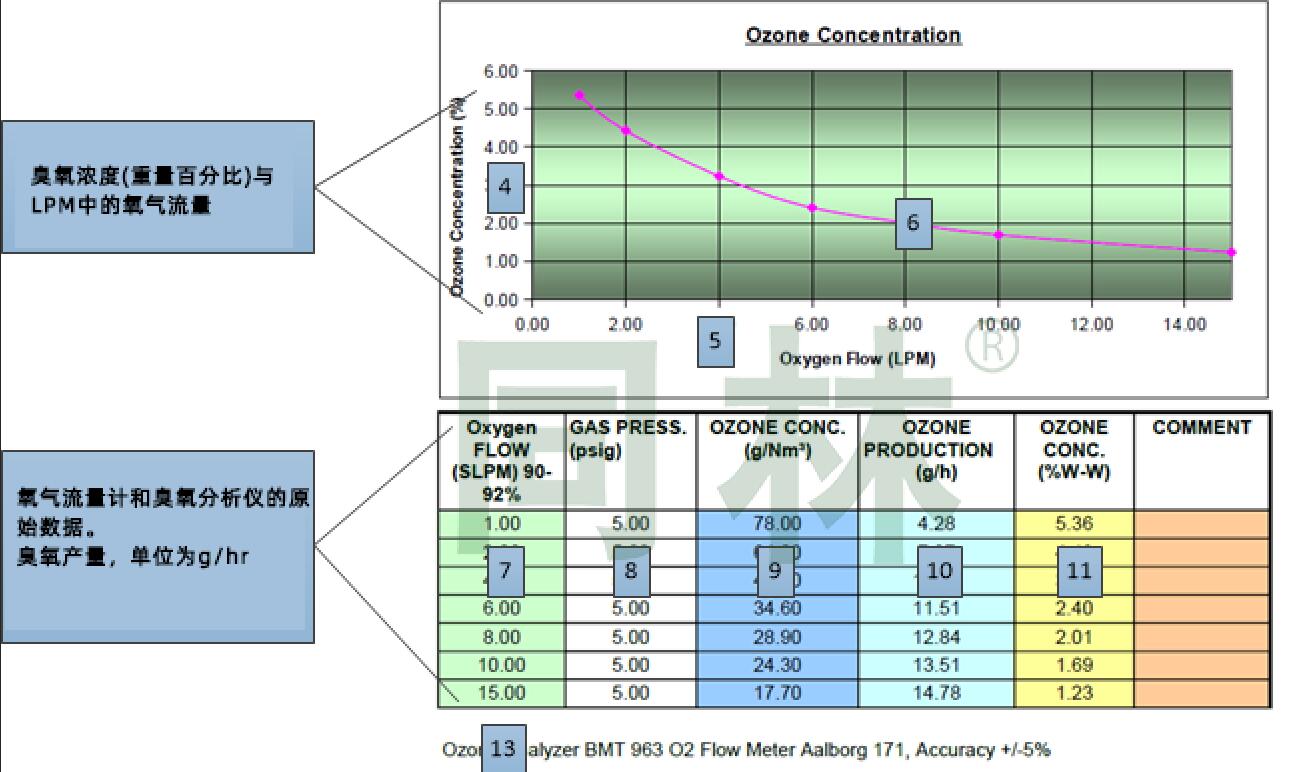

4. 臭氧浓度显示在垂直(Y轴)的图表上,以重量百分比或g/me表示。
5. 进料-气体流量显示在水平(X轴)的图形上,在LPM或其他流量测量单位的测量。
6. 臭氧浓度可根据曲线图上所示的趋势线在任何给定流速下测定。在X轴上找到您的预期流量,从该点画一条垂直向上的线,以找到在此流量下产生的臭氧浓度。
8. 原始数据供气压力显示用于测试目的。一些臭氧发生器会根据不同的压力产生不同的臭氧输出。因此,一些图表将提供这些数据来说明臭氧输出与压力的各种差异。确保给出的流量读数是压力补偿的准确读数。
