臭氧浓度测定之紫外吸收法
B.3 紫外吸收法
B.3.1 原理

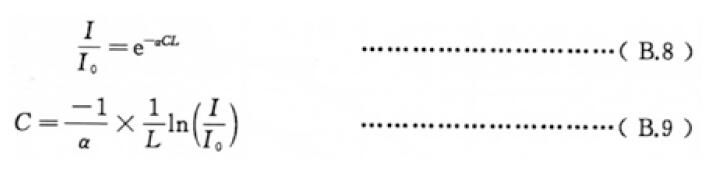

臭氧对254 nm 波长的紫外光有特征吸收。臭氧化气样品和参比气体( 不含臭氧的空气或氧气)分别以恒定的流速进入仪器的吸收池,参比气通过吸收池时,被光检测器检测的光强为I0,样品气通过吸收池时被检测器检测的光强为I 0。I / I 0 为透光率。仪器的微处理系统根据朗伯- 比尔定律计算出臭氧浓度,这些量之间的关系表示为式(B.8) 或式(B.9):

式中:
C —— 臭氧浓度(体积分数);
a —— 臭氧在标准状态下对254nm 波长紫外光的吸收系数,a = 308;
L —— 吸收池光路长度,单位为厘米(cm);
e —— 自然对数的底,取e = 2.718。
所测得的以体积分数表示的臭氧浓度值应能自动换算为质量浓度值g/m3(mg/L)显示。

B.3.2 检测设备
B.3.2.1 紫外吸收臭氧检测仪应具有合适的量程,并有温度和压力校正功能。应定期( 很长1 年)使用以下两种方法之一校准:
a) 用准确度高于被校准仪器的紫外吸收臭氧检测仪校准;
b) 按B.4 的规定用碘量法校准,校准结果偏差应在±2% 以内。
B.3.2.2 所有采样管线应采用聚四氟乙烯(PTFE) 或聚偏二氟乙烯(PVDF) 等对臭氧呈惰性材料,为连接方便,允许采用较短的聚氯乙烯软管和不锈钢接头。
B3.2.3 带调节阀的流量计,流量范围:0.2L/min~2L/min,调节阀和流量计都应耐臭氧腐蚀。
B.3.2.4 检测仪排气口应安装臭氧破坏器。

B.3.3 臭氧浓度检测
B.3.3.1 气路连接

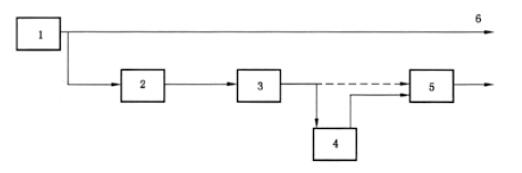

气路连接参见图B.2。
说明:
1——臭氧发生器
2——流量控制阀;
3——流量计;
4——紫外吸收臭氧检测仪;
5——臭氧破坏器;
6——出气口。
图B.2 臭氧浓度检测系统示意图
B.3.3.2 检测操作
检测应在臭氧发生器和臭氧检测仪工作稳定后开始:
a)调节流量控制阀,使流量计指示大于臭氧检测仪所需流量,防止环境空气倒流;
b)当臭氧检测仪读数稳定后,记录下臭氧检测仪示值C (g/m3)。
