臭氧发生室进气- 出气流量值换算

发布时间:2022-05-26人气:
臭氧发生室进气- 出气流量值换算
C.2.1 气体流量计的特性差异
容积式流 很计、涡街流量计、超声流量计等气体流量计的仪表系数与被测气体的密度无关,以一种气体标定后可测量不同密度气体的体积流量。有此特性的气体流量计适合装置在臭氧发生室的出气端,直接测量出不同臭氧浓度时臭氧化气的体积流量,经温度压力修正为标准状态的流量值,用以计算臭氧产量。

玻璃转子流量计、金属浮了流量计、孔板流量计等体积流量气体流量计的仪表系数与气体密度直接相关,以一种气体标定的这类流量计不能准确测量不同密度或密度变化的气体体积流量。这类流量计无论装置于臭氧发生室的进气端还是出气端,都应按照经温度、压力、密度修正后的流量值作为臭氧化气的体积流量,用于臭氧产量计算。

C.2.2 进气- 出气体积流量值按算
C.2.2.1 原理
臭氧生成反应简式为3O2 → 2O3,表明生成1mol 臭氧应消耗1.5 mol 氧气。由臭氧相对分子质量=48 及理想气体体积= 22.4X10-3 m 3/mol,若已知臭氧浓度C o3,単位是g/ m3 ,其摩尓浓度为(C o3/48)mol/m3,则每生成1m3 臭氧化气相应的输入气量为1+1/2xC o3/48x22.4x10-3 m 3,据此可将在臭氧发生室进气端测得的原料气体积流量换算为出气端臭氧化气的体积流量。

C.2.2.2 计算式

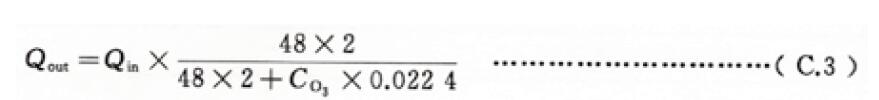

臭氧发生器进气- 出气体积流量换算按式(C.3):
式中:
Q out —— 臭氧化气体积流量,单位为立方米每小时(m3/h);
Qin —— 原料气体积流量,单位为立方米每小时(m3/h);
Co3 —— 臭氧浓度,单位为克每立方米(g/m3)。
C.2.2.3 不同臭氯浓度时出气/ 进气体积流量比值

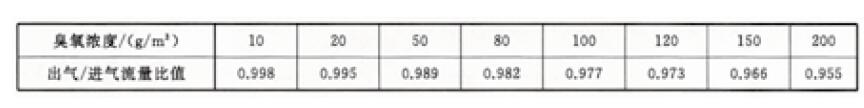

不同臭氧浓度时出气/ 进气体积流量比值见表C.7。
表C.7 不同臭氧浓度时出气/ 进气体积流量比值
