Mazzei臭氧射流器如何根据图表选型
Mazzei文丘里射流器在液体流动和气体吸入性能方面具有可预测性和可靠性。使用Mazzei提供的性能图表可以准确地规划和设计您的臭氧系统。然而,正确理解这个性能图表是必要的。

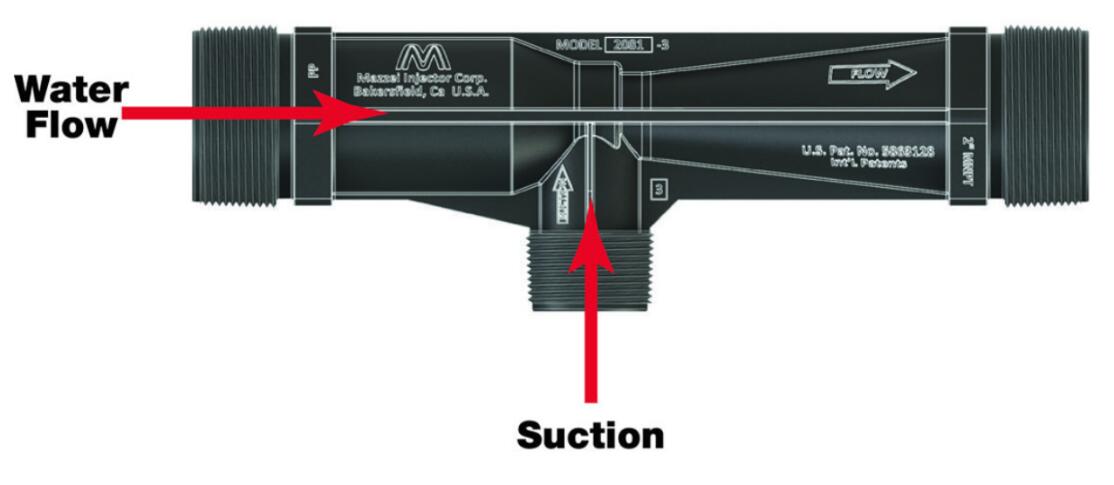

Mazzei文丘里臭氧射流器
文丘里射流器图像:水从左向右流动;臭氧被引入到中间。
下面是一个常见的文丘里注射器的图表。该射流器能够将液体和气体混合到通过文丘里射流器的主水流中。为了将臭氧气体溶解到水中,可以完全忽略第3列和第4列,因为它们只涉及液体吸入。
文丘里射流器启动
第一列是射流器入口压力,这是提供给文丘里射流器入口的压力。
第二列是射流器出口压力,它是将水输送到使用点时施加在射流器出口上的压力。
第三列称为动力水流,表示根据进出口压力通过射流器的水的流速。这就是为什么要选择合适的泵,计算气液比等等。
很后一栏称为空气吸力,列出了在这些对齐的射流器入口/出口压力下可以吸入水流的气体(氧气,臭氧,空气)的数量。
从图中可以看出,随着射流器出口压力(2)的增加,射流器吸力(4)减小,即使在动力流量(3)保持相对恒定的情况下也是如此。
例子:
如果存在7 PSI的射流器出口压力,则泵在15 PSI下输出18 GPM,可以吸入很多20 SCFH的臭氧气体。
如果需要更多的吸力,有两种选择:增加泵的尺寸或通过增加管道直径、减少弯头数量或降低送水高度来降低射流器出口压力。
