臭氧催化氧化小试PLC自动控制装置

    随着国家对科研的大力投入，臭氧实验成为大部分实验室课题，那么臭氧催化氧化小试装置、中试装置就必不可少。北京同林臭氧推出臭氧催化氧化小试中试设备后，受到高校的一致好评。今天介绍的是一款通过PLC控制的小试装置。



北京同林臭氧催化氧化小试装置



项目简介：

（1）加工实验室小试装置1套，主要由在线压力控制系统、在线流量控制系统、在线臭氧浓度监测系统、数据采集系统、控制系统、反应器和软件平台构成。

（2）处理规模1L/h

技术要求

1.具备臭氧浓度在线监控能力，检测器的检测原理为双光束UV法，量程为0-100g/Nm3，浓度误差小于0.5%，再现误差小于0.5%。检测器取样流量小于0.2L/分钟，具备压力及温度补偿，带有4-20mA和0-10V隔离信号输出和RS-232 通讯接口（双向），其中反应器后的检测器带有水汽预处理干燥装置。

臭氧催化氧化小试PLC自动控制装置

2.具备气体流量在线控制能力，通过在线流量控制器，获取流量数据，并在线控制含臭氧气体的投加量。 很大控制流量为10SCCM~10SLM，控制精度为±0.3％F.S.(＜30% F.S.)，±1.0% S.P.(30~100%F.S.)。该系统需耐臭氧腐蚀。

3.具备气体管路压力自动检测和调节能力，检测范围为0~0.01MPa，检测精度±0.1%FS，压力调节精度≤±%F.S.，重复精度≤±0.5%F.S，系统需耐臭氧腐蚀。灵敏度≤0.2%F.S.

4.具备管路切换能力，通过电磁阀的逻辑开闭，实现气体管路的切换，系统需耐臭氧腐蚀。

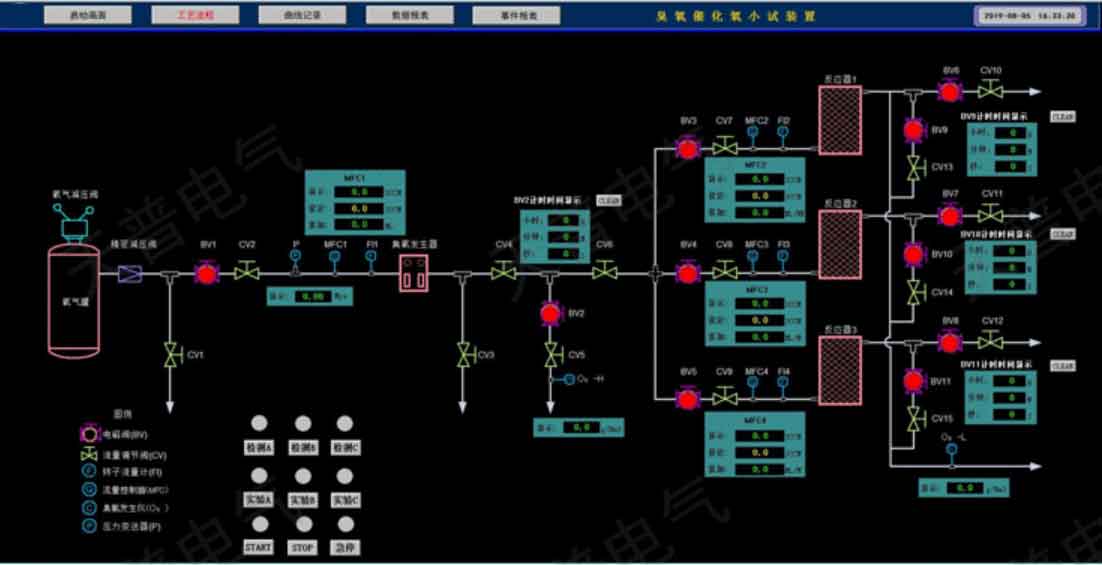

5.具备手动和自动运行切换能力，软件平台具备数据的实时采集及存储能力，并通过Excel形式导出。

此小试装置与以往的不同的是，通过PLC控制，自动化。如果您有臭氧氧化装置需求，可以联系我们！
