臭氧检测仪确定仪器量程

臭氧j检测仪（如图）量程应根据当地不同季节臭氧实际浓度水平确定，当臭氧浓度低于量程的20%时，应选择更低的量程。

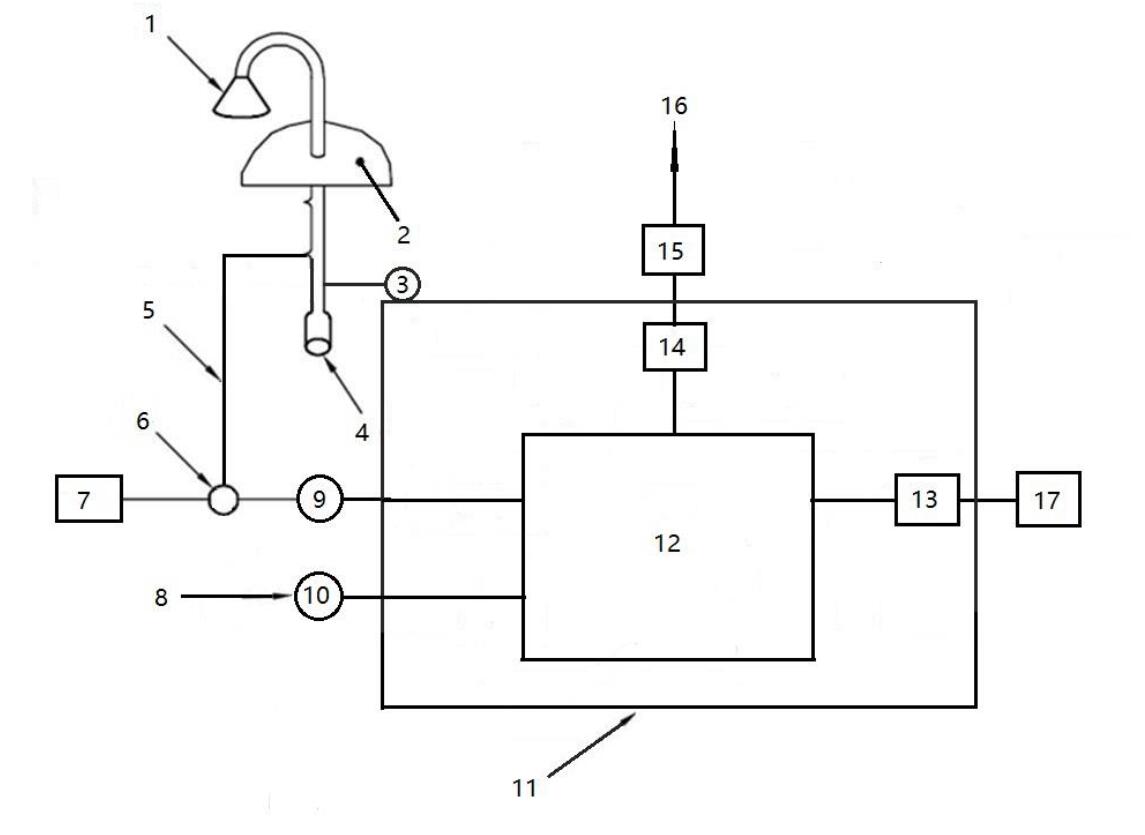

图1  臭氧测量系统示意图

1——进气口；2——房顶；3——风机；4——除湿装置；5——进样管路；6——三通阀；7——传递标准；8——一氧化氮进口；9——颗粒物过滤器；10——流量控制器；11——臭氧分析仪；12——反应室；13——信号输出；14——流量控制器；15——泵；16——排空口；17——数据输出。



8.3.2校准步骤

8.3.2.1将零气通入臭氧分析仪（如图），待读数稳定后，调整臭氧分析仪（如图）输出值等于零。

8.3.2.2连接臭氧传递标准（附1）出气口和臭氧分析仪（如图）进气口，使臭氧传递标准（附1）发生的臭氧浓度为臭氧分析仪（如图）使用量程的80%，读数稳定后，调整臭氧分析仪（如图）的输出值。若使用发生型臭氧传递标准，使臭氧分析仪（如图）的输出值等于臭氧传递标准（附1）发生的臭氧浓度；若使用分析型臭氧传递标准，使臭氧分析仪（如图）的输出值等于臭氧传递标准（附1）测定的实际臭氧浓度。

8.4样品的测定

将样品空气通入臭氧分析仪（如图），自动测定并记录臭氧浓度。

9结果计算与表示

9.1结果计算

臭氧的质量浓度按照公式（1）计算：

式中：p——臭氧的质量浓度，ug/m3；

48——臭氧的摩尔质量，g/mol；

Vm——环境质量标准规定状态下臭氧的摩尔体积（标准状态下为22.4，参比状态下为24.5），L/mol；

X03——臭氧的摩尔分数，nmol/mol。

9.2结果表示

测定结果保留整数位。

10准确度

10.1精密度

6家实验室对参比状态下浓度为16.0ug/m3、147ug/m3和964ug/m3的臭氧进行了6次重复测定：实验室内相对标准偏差分别为5.5%~10%、0.7%~1.4%和0.1%~0.2%；实验室间相对标准偏差分别为10%、1.9%和1.9%；重复性限分别为4ug/m3、6ug/m3和4ug/m3；再现性限分别为6ug/m3、16ug/m3和31ug/m3。

10.2正确度

6家实验室对参比状态下浓度为16.0ug/m2、147ug/m3和964ug/m3的臭氧进行了6次重复测定：

相对误差分别为-10%~16%、-1.7%~2.7%和-1.8%~1.4%；相对误差 很终值分别为1.5%±21%、0.4%士3.8%和0.4%士2.6%。



附一：臭氧传递标准

一般采用带有臭氧发生器的分析型臭氧传递标准，也可以采用发生型臭氧传递标准。

测量范围：0nmol/mol～500nmol/mol， 很小显示单位1nmol/mol，仪器性能指标应符合HJ654相关要求。

臭氧传递标准输出的臭氧流量应至少比被校准臭氧分析仪的仪器设定流量大1L/min。
